- 熱電阻熱與熱電偶安裝方法和安裝要求（轉）
- 2019-08-22

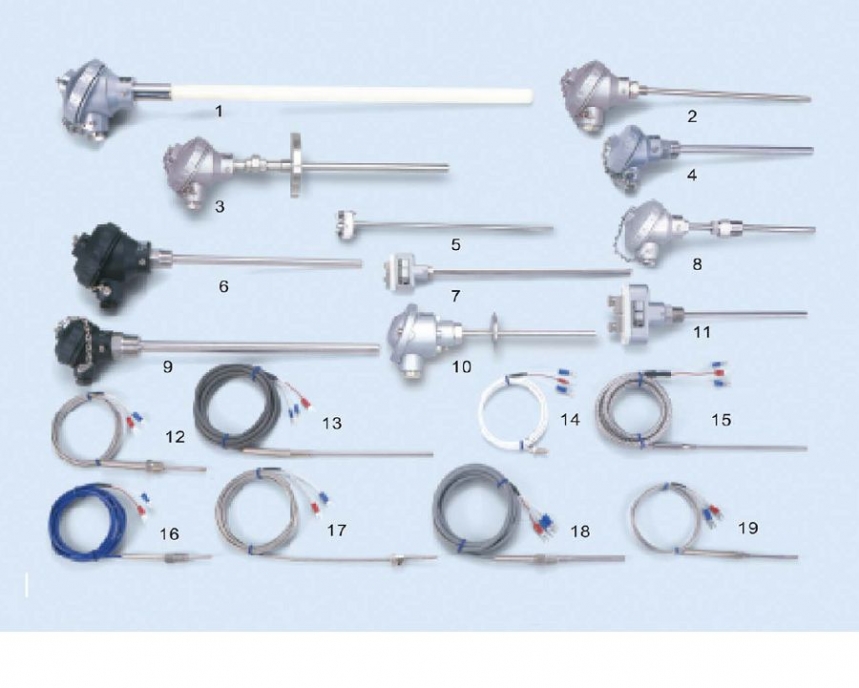

- 熱電偶與熱電阻的安裝方法
1、首先應測量好熱電偶和熱電阻法蘭或者螺紋螺牙的尺寸,加工配套好法蘭或者螺紋底座.
2、要根據法蘭或者螺紋底座的尺寸,在需要測量的管道上開孔.
3、法蘭或者螺牙座的焊接.把法蘭座或者螺紋底座插入已開好孔內,把法蘭座或者螺紋底座與被測量的管道焊接好.
4、把熱電偶或熱電阻用螺栓緊固或者螺紋旋進已焊接好的螺紋底座.
5、按照接線圖將熱電偶或熱電阻的接線盒接好線,并與表盤上相對應的顯示儀表連接.注意接線盒不可與被測介質管道的管壁相接觸,保證接線盒內的溫度不超過100℃范圍.接線盒的出線孔應防因密封不良,水汽灰塵等沉積造成接線端子短路.
6、熱電偶或熱電阻安裝的位置,應考慮檢修和維護方便
熱電偶與熱電阻的安裝要求
對熱電阻與熱電偶的安裝,應注意有利于測溫準確,安全可靠及維修方便,而且不影響設備運行和生產操作.要滿足以下要求,在選擇對熱電偶和熱電阻的安裝部位和插入深度時要注意以下2點:
1、帶有保護套管的熱電偶和熱電阻有傳熱和散熱損失,為了減少測量誤差,熱電偶和熱電阻應該有足夠的插入深度:
(1) 當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管.
(2) 假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為1000mm,熱電偶或熱電阻插入深度500mm即可.
(3)對于測量管道中心流體溫度的熱電偶,一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝).如被測流體的管道直徑是100毫米,那熱電偶或熱電阻插入深度應選擇50~100毫米(應考慮到安裝底座或法蘭的尺寸);
(4)對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度),為了減小保護套管對流體的阻力和防止保護套管在流體作用下發生斷裂,可采取保護管淺插方式或采用熱套式熱電偶.淺插式的熱電偶保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式熱電偶的標準插入深度為100mm;
2、為了使熱電偶和熱電阻的測量端與被測介質之間有充分的熱交換,應選擇合理測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設熱電偶或熱電阻.
